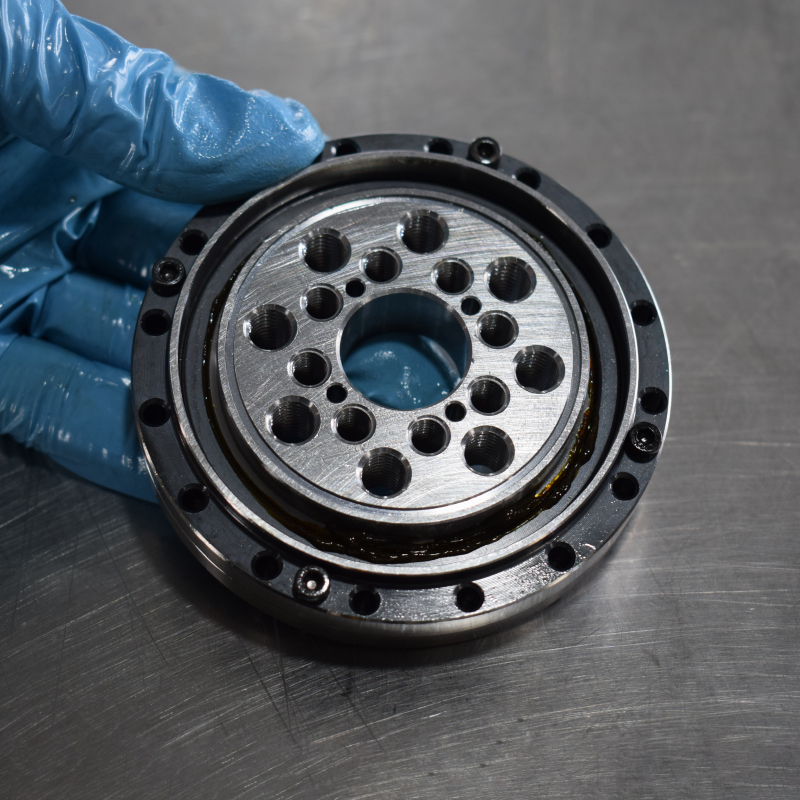

1.等截麵交叉滾子軸承

1.1產品概述

等截麵薄壁交叉滾子軸承HRAU係列的圓柱滾子在V型滾道上十字交叉相互排列,滾子與(yu) 滾子之間通過隔離塊間隔,這種十字交叉布置滾子的結構使得單個(ge) 軸承就可以承受軸向載荷、徑向載荷和傾(qing) 覆力矩等各個(ge) 方麵的載荷。此外,由於(yu) 其內(nei) 外圈均為(wei) 整體(ti) 結構,即可用於(yu) 內(nei) 圈旋轉,也可以用於(yu) 外圈旋轉。

由於(yu) 外形尺寸被最大的微型化,且軸承又具有很高的剛性和旋轉精度以及複合承載能力,所以最適用於(yu) 工業(ye) 用機器人的關(guan) 節部或旋轉部、直驅電機、醫療機器、測量儀(yi) 等領域。

1.2產(chan) 品特性

緊湊型結構設計與(yu) 良好的剛性、輕量型設計

2.等截麵薄壁球軸承

2.1深溝球軸承

C型深溝球軸承是內(nei) 外圈帶有超深溝(滾道溝槽深度=球直徑的25%》的單列深溝球軸承。

2.2角接觸球軸承

A型角接觸球軸承與(yu) C型軸承不同之處在於(yu) A型軸承有足夠的徑向遊隙,能形成足夠的接觸角來承受軸向載荷。由於(yu) 具有單向載荷能力,該軸承需要與(yu) 其它軸承對稱配對安裝,以設定並保證接觸角,同時在受到交變的軸向載荷時使其軸向運動最小

2.3四點接觸球軸

X型四點角接觸球軸承與(yu) AC型軸承的區別在於(yu) 其滾珠溝槽的形狀。深溝槽深度與(yu) 四點接觸結構使軸承能夠承受徑向、軸向載荷以及扭矩載荷，類似於(yu) 一對A型軸承的背對背組合。
